Descripción de Producto

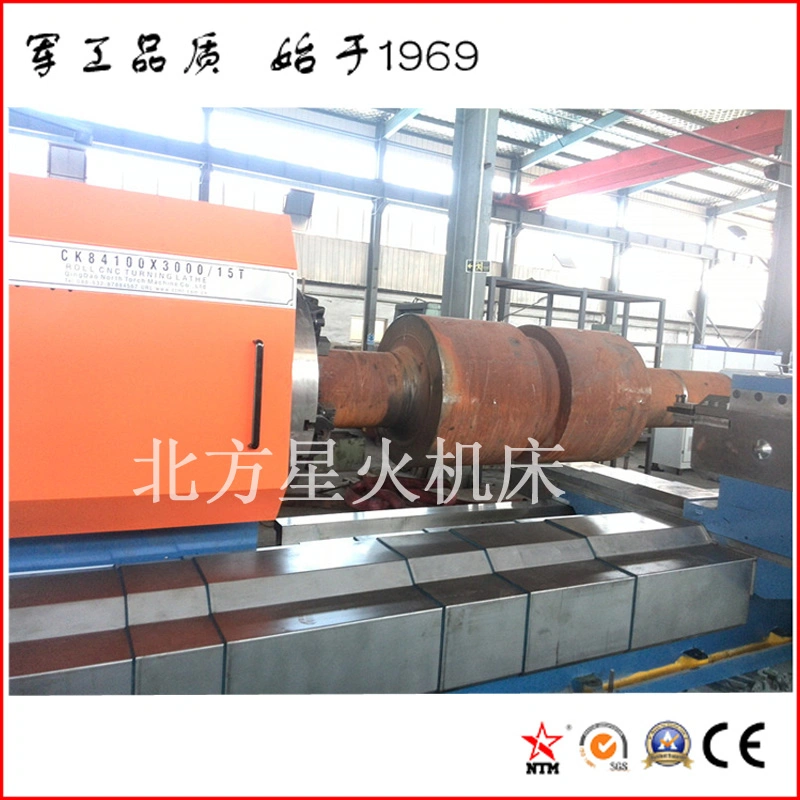

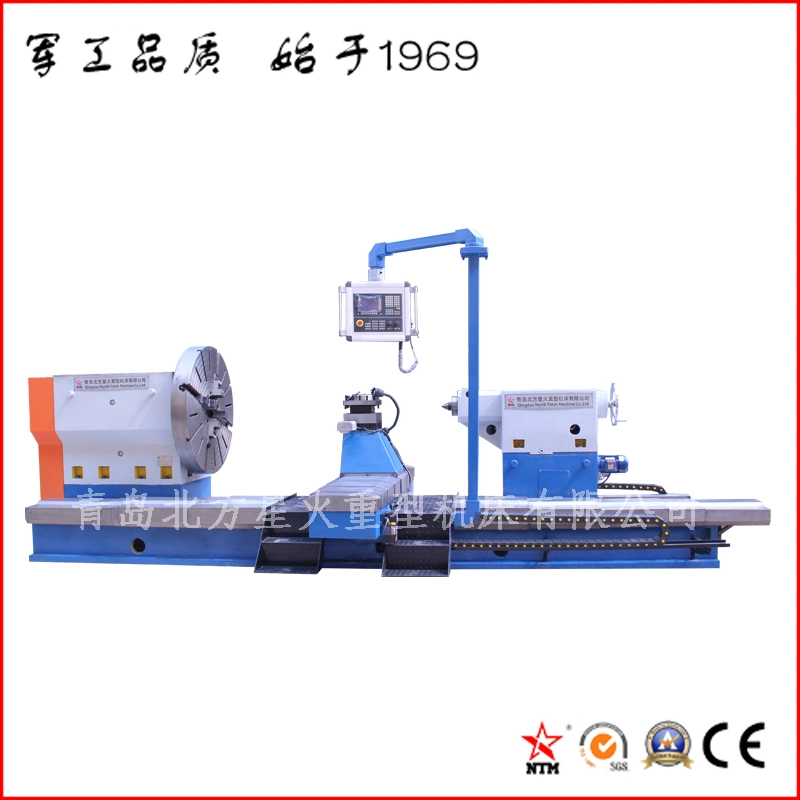

Heavy Duty de alta calidad de tornos CNC Horizontal
Para torneado de ranuras, el cilindro de eje, Roll, ranuras de la brida,teniendo,Rueda, eje,Molde de los neumáticos, piezas de ferrocarril, el cubo de rueda turbina,etc.
Para torneado de ranuras, el cilindro de eje, Roll, ranuras de la brida,teniendo,Rueda, eje,Molde de los neumáticos, piezas de ferrocarril, el cubo de rueda turbina,etc.
1. Características destacables:
Todos los componentes de la máquina son importados relaciones marcas famosas, como sistema de control FANUC o SIMENS/ Schneider, sistema de control eléctrico, el japonés rodamiento, el motor ABB& caja de transmisión/caja de transmisión, etc. También podemos configurar por petición especial del cliente y demandas. Nuestros ingenieros pueden diseñar configuraciones diferentes según las diferentes piezas características.
1.) tiene las funciones de fresado y torneado, incluida la rosca de tornillo, la superficie cónica, superficie curva interna de aburrido, etc..
2.) Este torno adopta el sistema de control de frecuencia como su sistema de mando principal; impulsado por motor de control de frecuencia, la velocidad del eje principal se da cuenta de la regulación de velocidad continuo, lo que tienen diferentes velocidades para satisfacer los requisitos de velocidad de corte racional para el mecanizado de diferente tipo de pieza de trabajo.
3.) Este torno consta de guía de torno, selectivo cabezote, contrapunto, el adaptador de blade, el sistema de control eléctrico, sistema de lubricación, y así sucesivamente. Muñeca selectivo de contrapunto y se instalan en el lado izquierdo y derecho de la guía de torno, respectivamente.
4.) El eje principal puede darse cuenta de la regulación de velocidad progresiva en un rango de 10~300r/min; y el husillo principal cojinete delantero adopta de alta precisión, rodamientos de rodillos cilíndricos de doble fila, tener un alto grado de rigidez y precisión de rotary y fácil de ajustar.
5.) Alta rigidez, estabilidad y precisión de mantenimiento: Todos los moldes son de alta fuerza meehanite HT250. cual es particularmente adecuado para la gran corte. Todas las grandes fundiciones de superar la prueba de recocido y el envejecimiento de la vibraciones y tensiones internas es eliminado, por lo que el conjunto de la precisión es mucho mayor y procesados se encuentran piezas con alta precisión geométrica.
Todos los componentes de la máquina son importados relaciones marcas famosas, como sistema de control FANUC o SIMENS/ Schneider, sistema de control eléctrico, el japonés rodamiento, el motor ABB& caja de transmisión/caja de transmisión, etc. También podemos configurar por petición especial del cliente y demandas. Nuestros ingenieros pueden diseñar configuraciones diferentes según las diferentes piezas características.
1.) tiene las funciones de fresado y torneado, incluida la rosca de tornillo, la superficie cónica, superficie curva interna de aburrido, etc..
2.) Este torno adopta el sistema de control de frecuencia como su sistema de mando principal; impulsado por motor de control de frecuencia, la velocidad del eje principal se da cuenta de la regulación de velocidad continuo, lo que tienen diferentes velocidades para satisfacer los requisitos de velocidad de corte racional para el mecanizado de diferente tipo de pieza de trabajo.
3.) Este torno consta de guía de torno, selectivo cabezote, contrapunto, el adaptador de blade, el sistema de control eléctrico, sistema de lubricación, y así sucesivamente. Muñeca selectivo de contrapunto y se instalan en el lado izquierdo y derecho de la guía de torno, respectivamente.
4.) El eje principal puede darse cuenta de la regulación de velocidad progresiva en un rango de 10~300r/min; y el husillo principal cojinete delantero adopta de alta precisión, rodamientos de rodillos cilíndricos de doble fila, tener un alto grado de rigidez y precisión de rotary y fácil de ajustar.
5.) Alta rigidez, estabilidad y precisión de mantenimiento: Todos los moldes son de alta fuerza meehanite HT250. cual es particularmente adecuado para la gran corte. Todas las grandes fundiciones de superar la prueba de recocido y el envejecimiento de la vibraciones y tensiones internas es eliminado, por lo que el conjunto de la precisión es mucho mayor y procesados se encuentran piezas con alta precisión geométrica.
Nuestro principio : maximizar la rentabilidad del Cliente en virtud de invertir el mínimo coste.
Aplicación: se trata de un CNC torno horizontal , que es adecuado para el acero de alta velocidad y la herramienta de corte de carburo para la aplicación de stock de grueso y fino la extracción y corte en el exterior de la superficie cilíndrica del rodillo de diferentes materiales; también puede utilizarse para áspero y terminar de mecanizado de diversas piezas de metal.
Rermarks:
1. Los 5 modelos de fresadora CNC son las configuraciones estándar, también podemos diseñar y fabricar máquinas de fresado torno personalizados según las características de la pieza del usuario.
2. Esta serie de tornos fresadora horizontal de las máquinas han sido exportados a Noruega, Tailandia, Rumania, Irán, Rusia, Chile para el mecanizado de piezas de ferrocarril, las piezas de automóviles, la minería y metalurgia, construcción de transporte, energía eólica y otras máquinas de la industria.
1. Ofrecemos formación técnico profesional para los operadores de los usuarios y personal de mantenimiento para poder utilizar correctamente y operar el torno y llevar a cabo el mantenimiento normal.
2. período de garantía: Un año después de la aceptación del torno.
3. En caso de cualquier problema encontrado en la calidad durante la operación, la fábrica enviará personal para la ubicación del usuario dentro de las 48 horas (los usuarios domésticos) y dentro de 3 días (el cliente extranjero) y el personal técnico no dejan antes de resolver la malfuntion.
4. La empresa deberá prestar libremente las diferentes piezas eléctricas y mecánicas para la compra de tornos oportuna en período de garantía.
5. La compañía ofrecerá garantía de por vida para los servicios de consultoría en términos de aplicación, mantenimiento, reparación, renovación, etc de los equipos.
Para más detalles, no dude en contactarnos. ¡Gracias!
Aplicación: se trata de un CNC torno horizontal , que es adecuado para el acero de alta velocidad y la herramienta de corte de carburo para la aplicación de stock de grueso y fino la extracción y corte en el exterior de la superficie cilíndrica del rodillo de diferentes materiales; también puede utilizarse para áspero y terminar de mecanizado de diversas piezas de metal.
| Nombre | CG61100 | CG61125 | CG61160 | CG61200 | CG61250 | CG61300 | |
| Descripción | Unidad | ||||||
| Max. Bascule cama | Mm | 1000 | 1250 | 1600 | 2000 | 2500 | 3000 |
| Max. Bascule el monopatín | Mm | 650 | 800 | 1200 | 1650 | 1800 | 2800 |
| Max. El peso de la pieza de trabajo | T | 10 | 15 | 20 | 20 | 20 | 40 |
| Max. La duración de la pieza de trabajo | Mm | 3000-12000 | |||||
| Los engranajes de la velocidad de huso | / | Velocidad Variable/paso menos velocidad | |||||
| Rango de velocidad de huso | R/min. | 10-300 | 10-200 | 10-160 | 4-80 | 4-80 | 1.6-63 |
| Diámetro del mandril | Mm | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
| X,Z-Axis gama alimentación | Mm/min. | 0-3000 | |||||
| Trazo horizontal | Mm | 500 | 625 | 800 | 1000 | 1250 | 1000 |
| Recorrido longitudinal | Mm | 3000-12000 | |||||
| Motor de la conducción principal | Kw | 11 | 22 | 45 | 75 | 75 | 75 |
| Fuerza de corte (carro) | Kn | 4 | 6 | 20 | 40 | 40 | 60 |
| Diámetro de la manga de contrapunto | Mm | 180 | 180 | 290 | 290 | 290 | 480 |
| El diámetro del husillo de contrapunto | Mm | 125 | 125 | 160 | 160 | 160 | 240 |
Rermarks:
1. Los 5 modelos de fresadora CNC son las configuraciones estándar, también podemos diseñar y fabricar máquinas de fresado torno personalizados según las características de la pieza del usuario.
2. Esta serie de tornos fresadora horizontal de las máquinas han sido exportados a Noruega, Tailandia, Rumania, Irán, Rusia, Chile para el mecanizado de piezas de ferrocarril, las piezas de automóviles, la minería y metalurgia, construcción de transporte, energía eólica y otras máquinas de la industria.
1. Ofrecemos formación técnico profesional para los operadores de los usuarios y personal de mantenimiento para poder utilizar correctamente y operar el torno y llevar a cabo el mantenimiento normal.
2. período de garantía: Un año después de la aceptación del torno.
3. En caso de cualquier problema encontrado en la calidad durante la operación, la fábrica enviará personal para la ubicación del usuario dentro de las 48 horas (los usuarios domésticos) y dentro de 3 días (el cliente extranjero) y el personal técnico no dejan antes de resolver la malfuntion.
4. La empresa deberá prestar libremente las diferentes piezas eléctricas y mecánicas para la compra de tornos oportuna en período de garantía.
5. La compañía ofrecerá garantía de por vida para los servicios de consultoría en términos de aplicación, mantenimiento, reparación, renovación, etc de los equipos.
Para más detalles, no dude en contactarnos. ¡Gracias!
